3-axis accelerometer
３次元加速度センサーシステム
~ wifiデータ転送方式 ~
名古屋大学生産工学研究室助教 李炅耆、准教授 早坂健宏、卒業生 三田大智、教授 社本英二らと共同開発
産業用IoT振動解析システム
親指サイズのエッジデバイスが、設備の鼓動を可視化する。
次世代の予知保全を、もっと手軽に、より高精度に。
エッジデバイス × 広帯域センシング

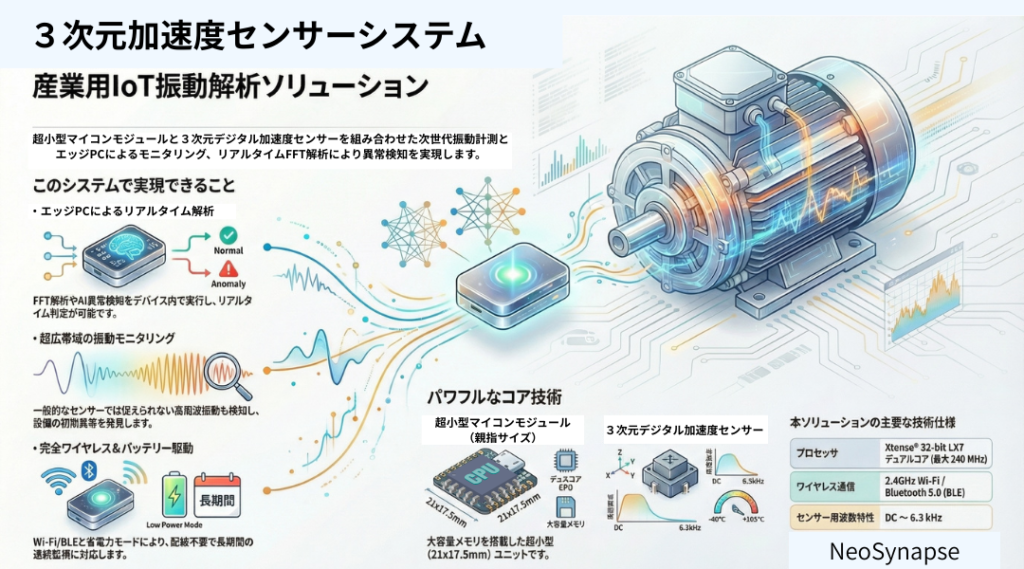

本システムは、超小型マイコンモジュールと、産業グレードの「3次元デジタル加速度センサー」を統合した振動解析ソリューションです。

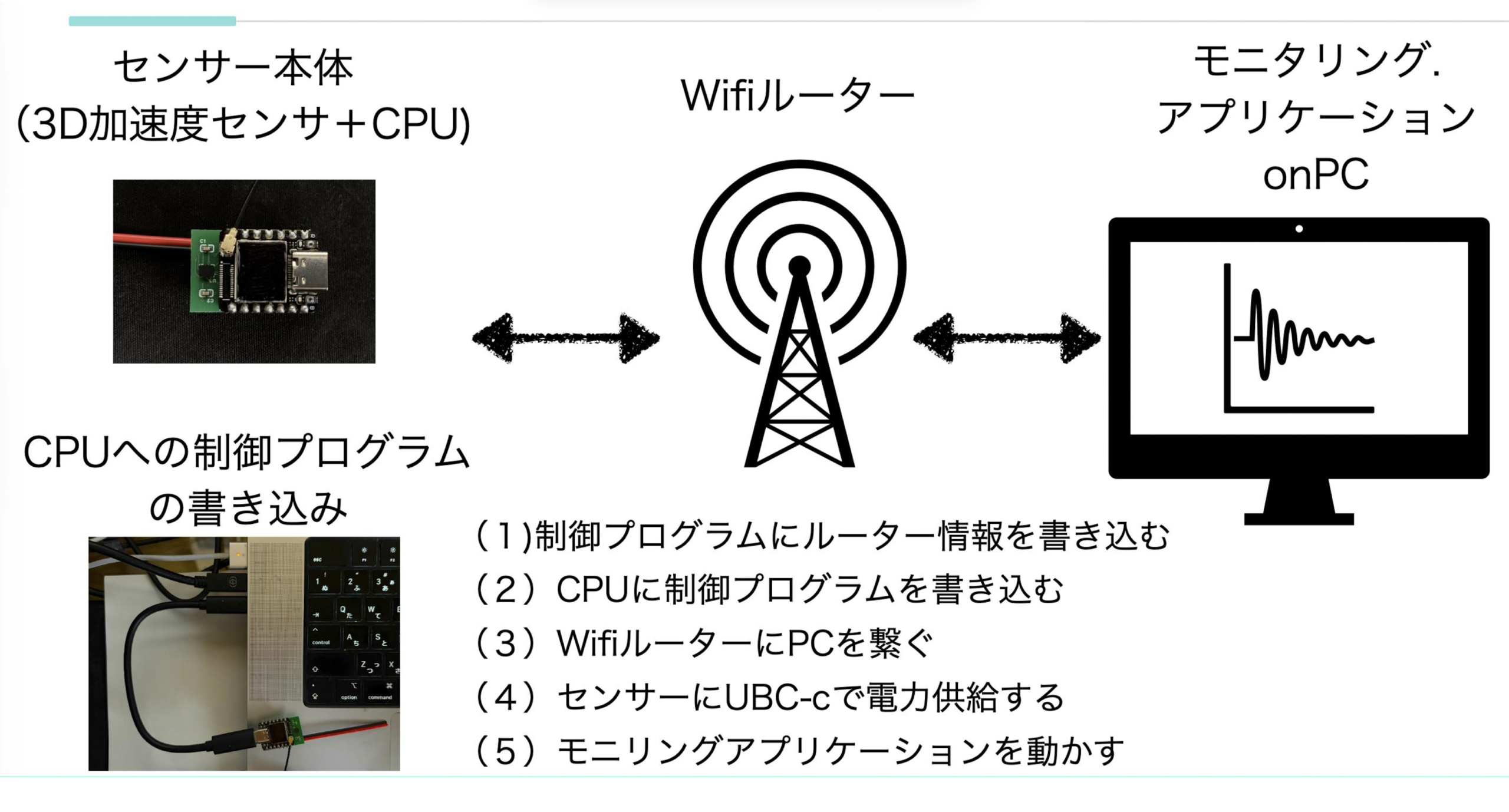

wifi通信により、測定箇所から無線でデータ転送することで過酷な現場でも信頼性の高いデータを取得します。
本システムの強み (What it does)
01. エッジでの高度なFFT解析
最大240MHz駆動のデュアルコアCPUと8MBの大容量PSRAMを搭載。振動データのFFT解析を実行し、異常検知をリアルタイムに行います。クラウドへの送信データを削減し、迅速な判定が可能です。
02. 超広帯域モニタリング
DCから約6kHzまでのフラットな周波数特性を持つ高性能センサーを採用。一般的なセンサーでは捉えきれないベアリングの初期傷やギアの不具合など、高周波振動も逃さず検知し、予知保全（PdM）を実現します。
03. 完全ワイヤレス・省電力
Wi-FiおよびBLE通信により配線不要で設置可能。超小型マイコンモジュールとセンサーの低消費電力性能により、バッテリー駆動での長期間監視に対応します。
システム性能・仕様
| センサーユニット (Sensor) | |
|---|---|
| 名称 | 3次元デジタル加速度センサー |
| 測定軸 | 3軸 (X, Y, Z) |
| 周波数特性 | DC ～ 6.3 kHz (フラットな帯域特性) |
| 測定レンジ | ±16 g |
| 搭載メモリ | 8 MB PSRAM / 8 MB Flash (大容量バッファ) |
| ワイヤレス通信 | 2.4GHz Wi-Fi / Bluetooth 5.0 (BLE) |
| 待機時消費電力 | Deep Sleepモード時：14 µA ～（超低消費電力） |
| サイズ | 28 x 18 mm |
| 耐水性 | 別途対策が必要 |

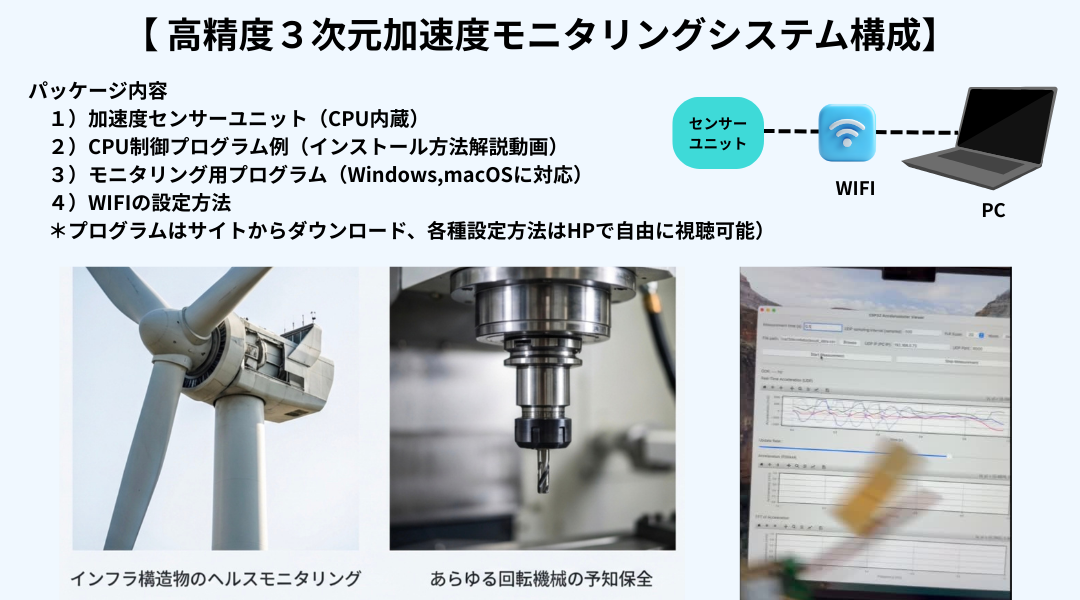

想定アプリケーション
切削加工・製造プロセスのモニタリング/工場のモーター監視 / ポンプ・ファンの予知保全 / インフラ構造物のヘルスモニタリングなど
販売価格・納期
176,000円 (税込)
- 送料: 国内無料 (海外は有料となります)
- 納期: 標準 2〜3週間
※都合により納期が変わる場合があることをご了承ください。
